Descrizione del prodotto

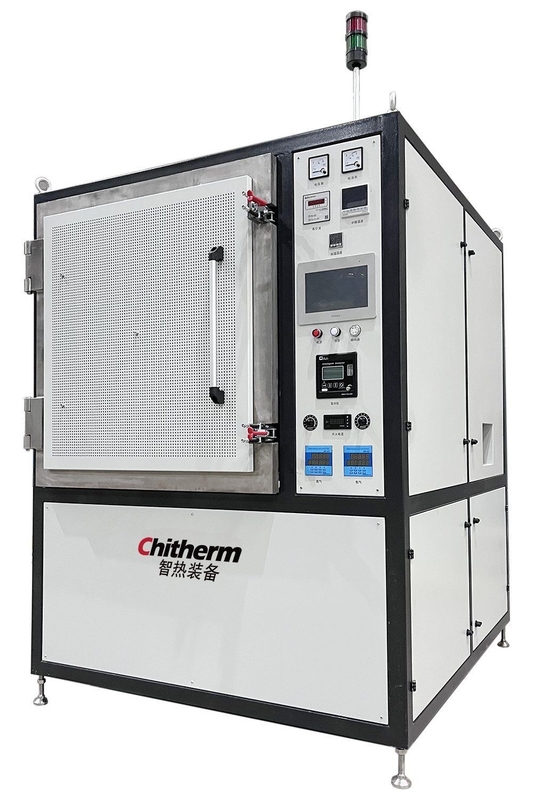

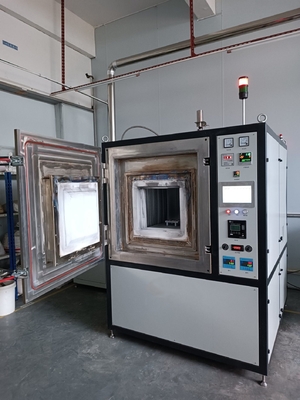

400*400*500mm W*H*D Câmara efficace Chitherm Hbf80-17nh Forno di sinterizzazione Htcc per processi di sinterizzazione di precisione
Applicazioni
Utilizzato principalmente per la ceramica ad alta temperatura (HTCC) in processo di coccisione ad alta temperatura in atmosfera di azoto e idrogeno,e può anche essere utilizzato per altri prodotti correlati nel processo di sinterizzazione in atmosfera ad alta temperatura.
Specificità principali
- Temperatura nominale: 1600oC
- Temperatura massima: 1700oC
- Dimensioni effettive: 400 × 400 × 500 mm ((W × H × D)

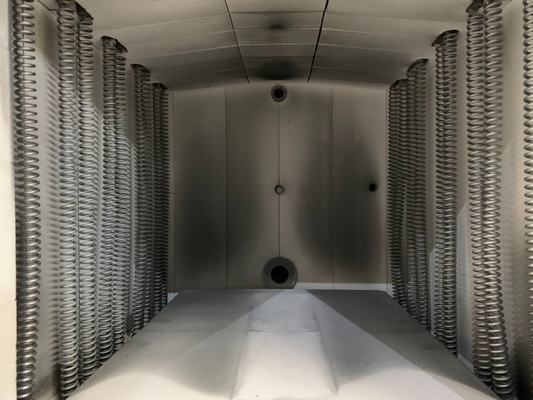

- Metodo di riscaldamento: bobina di molibdeno a U

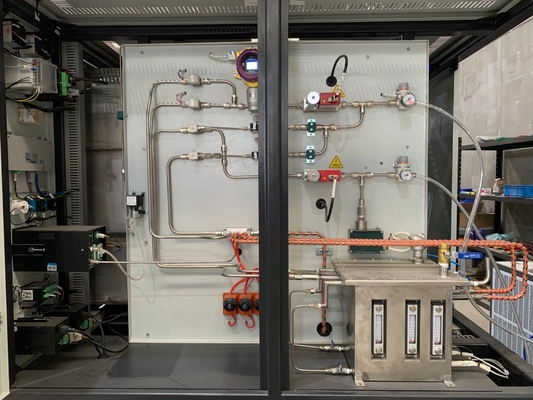

- Atmosfera di processo: azoto/idrogeno (funzione di umidificazione opzionale)
- Controllo della temperatura Stabilità: ±1oC, con funzione di auto regolazione dei parametri PID
- Uniformità di temperatura: migliore di ±5oC (prova di isolamento a 1600oC in forno a tempo e spazio ridotto 2)
- Termocoppia: tipo B
- Punti di controllo della temperatura: 1
- Punti di misura della temperatura: 1 punto
- Numero di profili Temp: 19×19 (il regolatore di temperatura può salvare 19 profili, ogni profilo può essere impostato 19 passaggi)
- Esplosione: una porta di scarico con dispositivo di accensione
- Sistema di allarme: sopra la temperatura, guasto di termocoppia e altre condizioni anormali attiverà la protezione di allarme suono e luce, sopra la temperatura di riscaldamento di potenza si spegnerà automaticamente
- Potenza di riscaldamento massima: 25 kW
- Potenza di isolamento: ≤ 15 kW
- Capacità di riscaldamento: RT - 1000oC ≤ 5oC/min, 1000 - 1600oC ≤ 2oC/min
- Aumento della temperatura superficiale: < 35oC
- Peso: circa 1600 kg
- Dimensioni del forno: circa 1570×2050×1830 mm (W×H×D)
- Aspetto Colore: grigio chiaro
Lista delle consegne
| Articolo |
Nota |
QTY |
| Composizioni di base |
| Fornace |
|
1 PC |
| Certificati di ispezione |
Forno e principali componenti acquistati |
1 set |
| Documenti tecnici |
Specifiche del forno, documenti tecnici dei principali componenti acquistati, ecc. |
1 set |
| Parti chiave |
| Elementi di riscaldamento |
Scoli di molibdeno |
1 set |
| Termocoppia |
Watlow, THERMOWAY, tipo B |
1 PC |
| Controllatore di temperatura |
Cino |
1 set |
| Monitor |

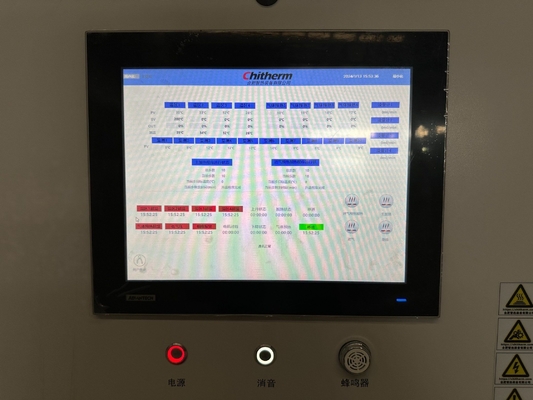

Proface 10" touch screen |
1 set |
| Pompa a vuoto |
VALORE, 100 m3/h |
1 set |
| Analisatore di ossigeno |
CHANG'AI |
1 set |
| Misuratore di flusso di massa |
HORIBA |
2 serie |
| Indicatore di flusso |
HORIBA |
2 serie |
| Sonde Dew Point |
VAISALA |
1 set |
| Ricambi |
| Elementi di riscaldamento |
Scoli di molibdeno |
1 PC |
Altri elementi opzionali
| Articolo |
Nota |
QTY |
| Umidificatore |
camere di umidificazione: 2 (azoto, idrogeno)
Potenza: 2,5 kW
Modalità di controllo: controllo PID |
1 set |
| Sistema di allarme dell'idrogeno |
Intervallo di rilevamento: 0-5000 ppm
Risoluzione: 1 ppm |
1 set |

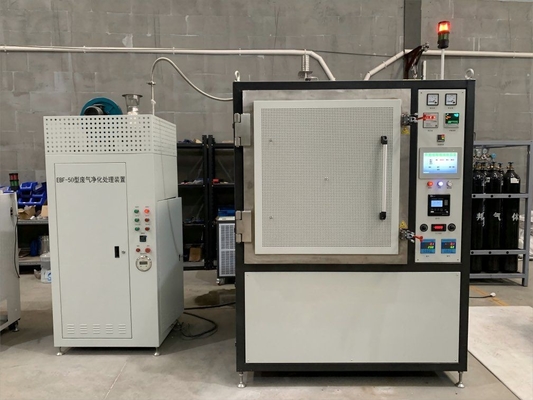

Apparecchiature per il trattamento dei gas
(Connessione a scarico di forno) |
Temperatura di combustione: 750 - 850oC
Potenza massima: 12 kW
Metodo di combustione: riscaldamento elettrico
Modalità di controllo: controllo PID
Capacità massima di processo: 50Nm3/h |
1 set |
| Frigoriferi |
Capacità di raffreddamento standard: 2451 Kcal/h
Fornitura di corrente: 220V, 50Hz (TBD)
Potenza: 1,22 kW
Tipo di tubo: 1/2"
Sollevamento: 20 metri |
1 set |
Requisiti dell'impianto
5.1 Condizioni ambientali: temperatura 0-40oC, umidità ≤ 80% RH, assenza di gas corrosivi e di forti disturbi del flusso d'aria.
5.2 Condizioni dell'aria di processo: azoto, purezza 99,999%, pressione della sorgente d'aria da 0,2 a 0,4 MPa, consumo di gas da 3 a 6 m3/h; idrogeno, purezza 99,99%, pressione della sorgente di gas non inferiore a 0,1 Mpa,consumo di gas è 0.6 - 6 m3/h;
5.3 Condizioni della sorgente d'aria di alimentazione: aria compressa pulita, secca e priva di olio, pressione da 0,4 a 0,8 Mpa;
5.4 Condizione dell'ingresso dell'acqua: 0,1 - 0,3Mpa, pulito, senza corrosione, flusso di alimentazione 2 - 5L/min;
5.5 Sistema di ventilazione: accesso senza contatto al sistema di pompaggio dell'utente, capacità di pompaggio superiore a 10 m3/h;
5.6 Requisiti per il terreno: livello, nessuna vibrazione evidente, capacità portante > 500 kg/m2.
5.7 Condizioni di potenza: capacità superiore a 35 kVA, 3 fasi 5 linee, tensione 220/380V, frequenza 50 Hz ((secondo la situazione locale).verde giallo;
5.8 Sito di installazione: 2500 mm × 3000 mm × 2500 mm (W × H × D), superficie di installazione superiore a 7 m2.
