산업용 전기 진공 무플 오븐 500 Ordm C 제어 대기의 녹기

1800*2000*1800mm W*H*D 전기 오븐 500°C CWF80-05 제어 대기의 녹을 위한 진공실 오븐

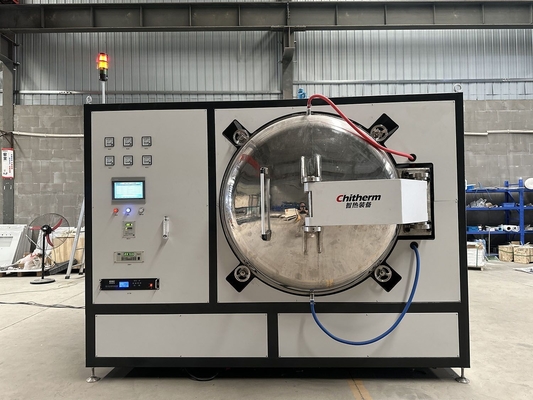

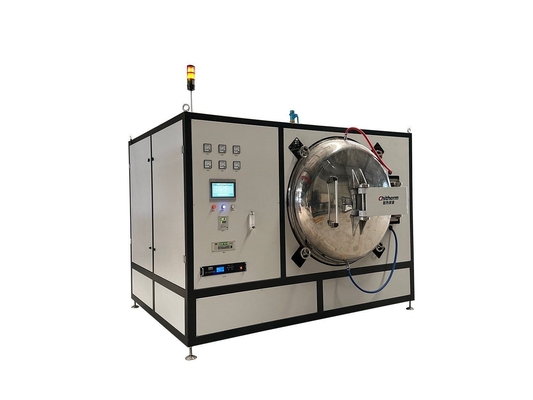

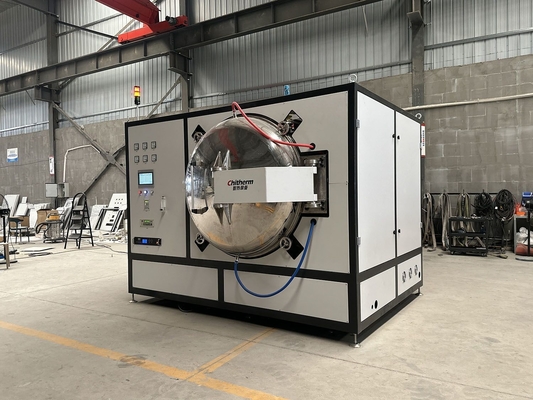

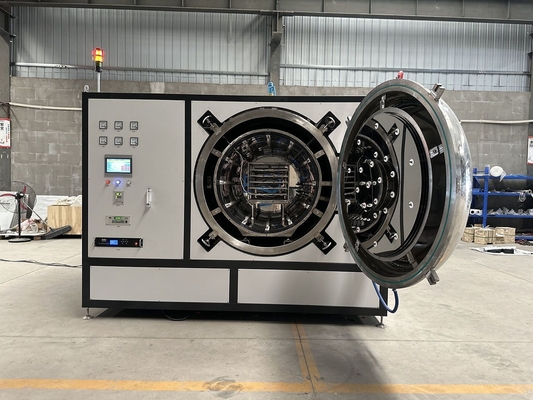

CWF80-05 진공실 오븐은 전자 제품의 중온도 열처리에 적합합니다.주로 질소 또는 수소 대기에서 관련 물질의 합금 공정에 사용됩니다.오븐은 실시간 컴퓨터 모니터링 시스템으로 완전히 장착되어 있으며, 연구 기관의 재료 공정 테스트 요구 사항에 특히 적합합니다.

• 제품 모델:CWF80-05
• 작동 온도:400°C
• 최대 온도:500°C

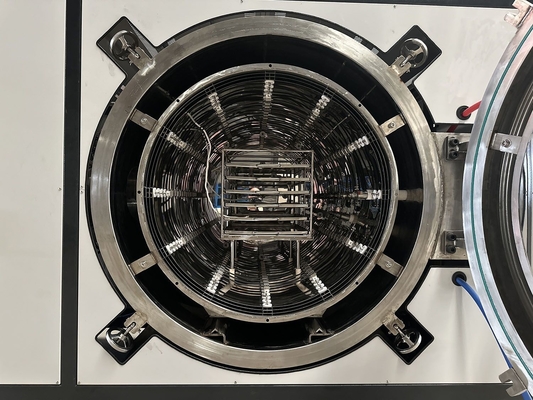

• 실효 방 크기:400×400×500mm (W×H×D)
• 난방 원자:Ni-Cr 난방 스트립
• 처리 대기:질소, 수소
• 냉각 방법:완전히 물 냉각 된 외부 벽
• 온도 조절점 수:3
• 온도 조절 세그먼트 수:20단계
• 온도 안정성:±1°C, PID 매개 변수 자율 조정 기능
• 온도 정확도:±10°C
• 온도 균일성:±5°C (400°C에서 빈 오븐에서 1시간 동안 시험)

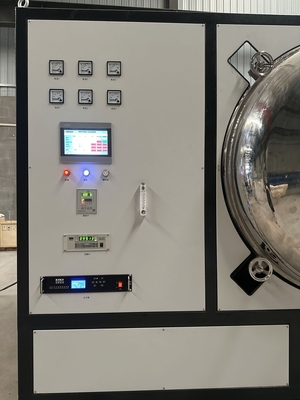

• 제어 방법:터치 스크린 + PLC 중앙 제어
• 경보 보호:초온, 열쌍이 부러진, 낮은 물 압력 및 부족한 진공 수준에 대한 음향 및 시각적 경보
• 표면 온도 상승:≤35°C
• 설계 능력:30kW
• 설치 전력:약 50kW
• 전원 공급 요구 사항:용량이 70kVA 이상, 3단계 5선, 전압 220/380V, 주파수 50Hz
• 외부 차원:1800×2000×1800mm (W×H×D)

1. 환경 조건:temp.: 0 ~ 40oC, 습도 ≤ 80%RH, 부식 가스, 강한 공기 흐름 장애가 없습니다.
2. N2 조건:99순수성 0.999%, 작업 압력 0.2-0.4MPa, 최대 가스 소비 2-6m3/h
3. 물 유입 조건:0.15~0.3Mpa, 깨끗, 부식 없음, 공급 흐름 2t/h
4. 압축 공기 컨디셔닝:건조하고 깨끗하고 기름이 없고, 작동 압력: 0.4-0.8MPa
5. 물 상태:깨끗하고 부식성 물이 없습니다. 작업 압력 0.1-0.3MPa, 3-9L/min
6. 환기 시스템:사용자 펌프 시스템에 접촉 없이 접근하는 경우 펌프 용량이 15m3/h 이상입니다.
7. 기본 요구 사항:수평, 명백한 진동이 없습니다, 부하 부하> 500 kg/m2
8. 전력 상태 (TBD):용량 > 70kVA, 3단계 5선, 전압 220/380V, 주파수 50Hz. 화력선: 노란색, 녹색, 빨간색, 제로선: 파란색, 지상선: 노란색-녹색
9. 설치 장소:2500mm×2500mm×3000mm ((D×W×H), 설치 면적 7m2 이상
