آتشفشان هوا صنعتی برای زیربناهای LTCC و سینتر کردن

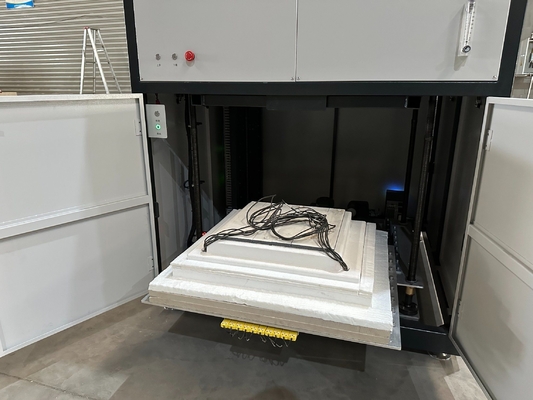

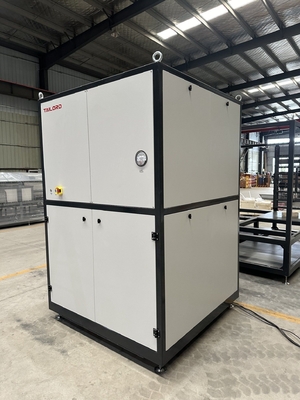

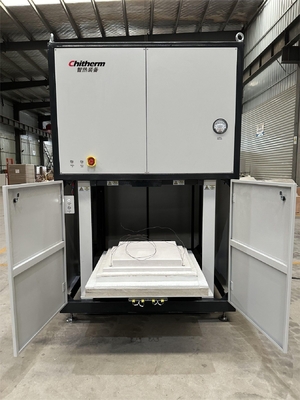

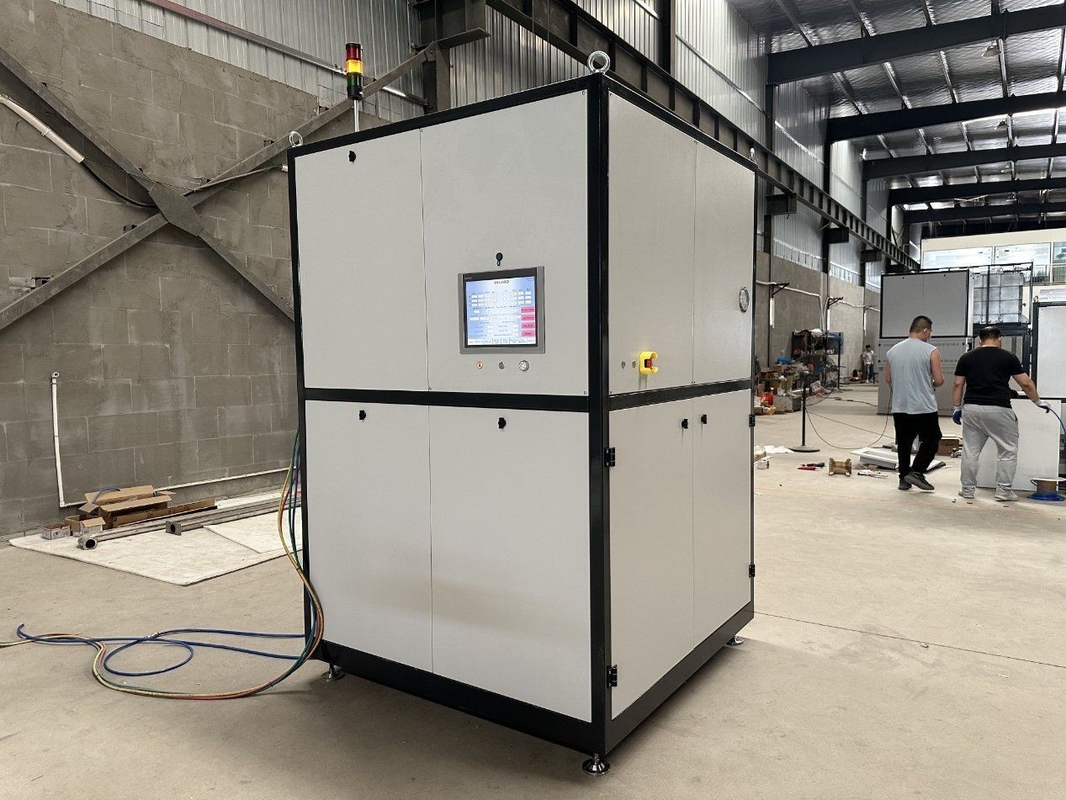

کوره آسانسور اتمسفر هوا Chitherm BF230-10 به طور خاص برای فرآیندهای سینتر LTCC طراحی شده است ، با کاربردهای اضافی در سوزاندن باندر و سینتر اجزای الکتریکی.

• دمای نامی:۸۵۰ درجه سانتیگراد
• حداکثر درجه حرارت:1000 درجه سانتیگراد
• ابعاد اتاق:600×600×650mm (D×W×H)
• ابعاد موثر:۵۰۰ × ۵۰۰ × ۵۰۰ میلی متر (D × W × H)

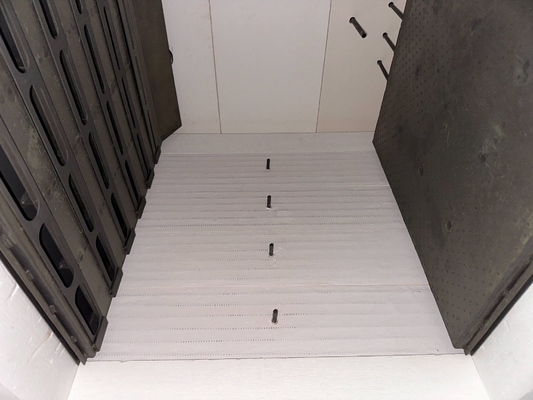

• مواد عایق اتاق:فیبر سرامیکی آلومینیوسیلیکات
• عناصر گرمایش:کویل های مقاومتی در بلوک فیبر سرامیکی
• ترموکوپل:نوع K
• نقاط کنترل دما:چهار نکته
• ورودی های پیش گرمایش:4
• فیلتر کردن هوا در سه مرحله:1- گرد و غبار، 2- قطرات آب، 3- بخار نفت
• دقت کنترل دما:≤ ± 1 درجه سانتیگراد
• حالت کنترل دما:کنترلگر دما وارداتی ژاپنی
• مراحل گرم کردن:20 مرحله پیش فرض
• ثبت دما:نمونه گیری IPC در زمان واقعی از دمای اتاق و گرمایش گاز
• نرخ گرم شدن:≤6°C/دقیقه
• یکسانی دمای اتاق:±3°C در منطقه 400×400×400 میلی متر
• دمای سطح کوره:≤ RT+35°C

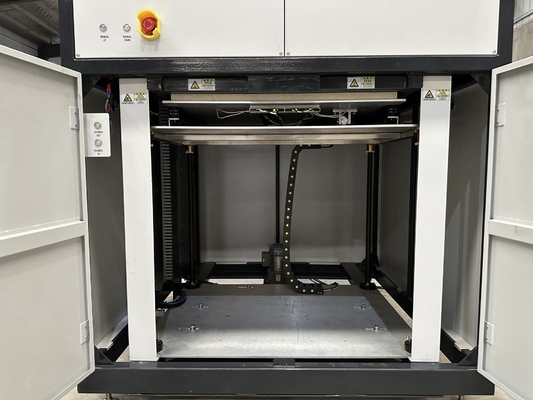

• سیستم لیفت:کنترل اتوماتیک سه نقطه ای با عملکرد پایدار
• حداکثر حرکت بلند کردن:800 میلی متر
• ظرفیت بارگیری:≤150Kg (از جمله محصولات و سیترها)
• کل قدرت:52kW (40kW گرمایش + 12kW پیش گرم کردن گاز)
• ابعاد طرح:1520×1520×2250mm (D×W×H)
• وزن:حدود 1000 کیلوگرم

• شرایط اتمسفر:هوای فشرده خشک، تمیز و بدون روغن (0.2-0.4MPa، 25-70 m3/h)
• شرایط محیط زیست:0-40oC، ≤80%RH، بدون گاز خورد کننده یا جریان هوایی قوی
• سیستم تهویه:دسترسی بدون تماس به سیستم پمپاژ کاربر (>100 m3/h ظرفیت)
• الزامات اساسی:افقی، بدون لرزش، حمل > 500 kg/m2
• قدرت:>70KVA، 3 فاز 5 خط (220/380V، 50Hz) با کد رنگ مناسب
• فضای نصب:حداقل 3500×3000×3000mm (D×W×H) ، مساحت >11m2
