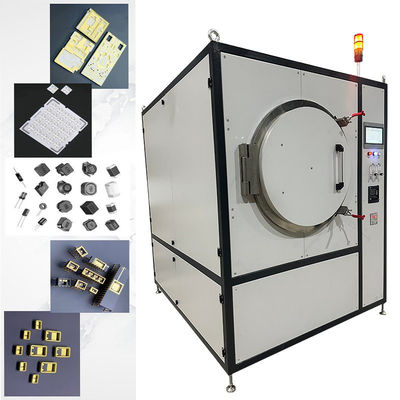

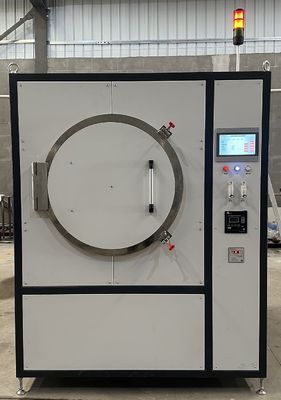

- Forno de tratamento térmico eléctrico Hwf160-10nh Forno a vácuo com dimensões de câmara efetivas 500*500*650mm

Este forno é projetado principalmente para o processo de solda de peças metálicas e pacote HTCC, também pode ser usado em outros processos, tais como descarbonização, recozimento, apagamento, queima, endurecimento,decomposição térmica.

• Temperatura nominal: 900 oC
• Temperatura máxima: 1100oC
• Atmosfera: N2, H2, com umidificação
• Teor de oxigénio: medido por um analisador de teor de O2
• Material do tampão: SUS 310S
• Dimensões do amortecedor: φ750mm×900mm(d×D)
• Dimensões efetivas da câmara: 500×500×650 mm ((W×H×D)
• Método de carregamento: manual, através de prateleiras horizontais de guias
• Método de aquecimento: fio de resistência, placa de aquecimento pré-construída
• Método de arrefecimento: arrefecimento por ar com ventilador
• Estabilidade de controlo da temperatura: ± 1oC ((controlador com função P.I.D.)
• Etapas do perfil: 20 etapas padrão
• Uniformidade da temperatura: ± 5oC
• Pares térmicos: tipo K
• Controle da temperatura: 3 pontos
• Medição temporária: 1 ponto
• Potência máxima de aquecimento: 40 kW
• Potência de isolamento típica: ≤ 25 kW
• Velocidade de aquecimento: ≤ 5oC/min
• Temperatura da superfície do forno: ≤ 40oC
• Valor máximo de vácuo: ≤ 10 Pa
• Sistema de escape: 1 porta de escape na parte superior com ignição H2
• Sistema de alarme: alarme acústico e visual em caso de sobre-temperatura, ruptura do par térmico, baixa pressão do ar, baixa pressão da água, nível de vácuo abaixo dos padrões, etc.
• Peso: 1500 kg
• Aparição Cor: cinza claro
• Dimensões externas: 1650 mm × 1950 mm × 2000 mm (W × H × D)

• Condições ambientais: temperatura: 0 a 40oC, umidade ≤ 80%RH, não há gases corrosivos, não há fortes perturbações do fluxo de ar
• Condições de N2: pureza de 99,999%, pressão de trabalho: 0,2-0,4 MPa, consumo máximo de gás 2-6 m3/h
• H2 Condições: pressão de trabalho: 0,2-0,4 MPa, consumo máximo de gás 1-3 m3/h
• Condicionamento de ar comprimido: seco, limpo, sem óleo, pressão de trabalho: 0,4-0,8 MPa
• Condições de água: água limpa, sem corrosão, pressão de trabalho 0,1-0,3 MPa, 3-9 L/min
• Sistema de ventilação: acesso sem contacto ao sistema de bombeamento do utilizador, capacidade de bombeamento superior a 15 m3/h
• Requisitos do solo: horizontal, sem vibrações óbvias, capacidade de carga > 500 kg/m2
• Condição de potência ((TBD): capacidade > 55kVA, 3 fases 5 linhas, tensão 220/380V, frequência 50Hz. Linha de fogo: amarelo, verde, vermelho, linha zero: azul, linha de solo: amarelo-verde
• Local de instalação: 3000 mm × 2500 mm × 3000 mm ((D × W × H), com uma área de instalação superior a 7,5 m2
