En la atmósfera industrial horno de tubo al vacío 500 Ordm C para la sinterización de alumina

Horno de tubo vertical de vacío VTF1050-05 para aplicaciones industriales a 500 °C en atmósfera de vacío

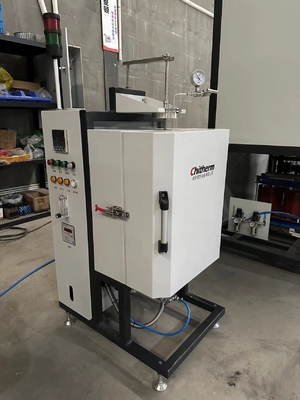

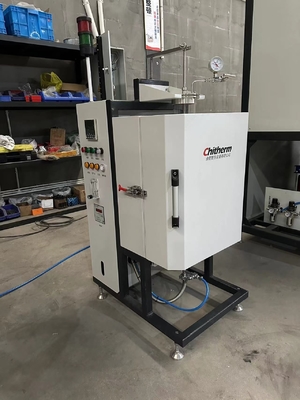

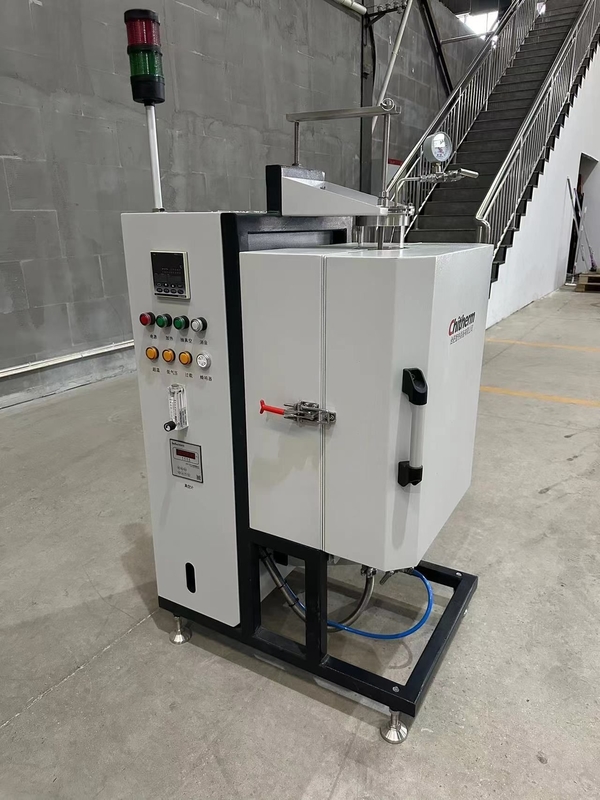

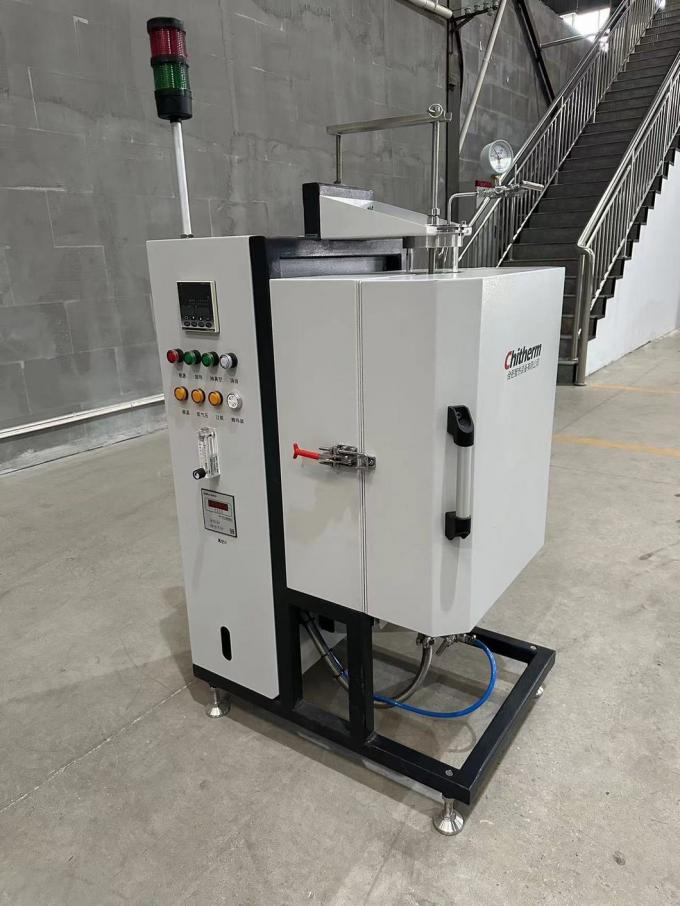

VTF1050-05 Horno de tubo vertical al vacío

• Temperatura nominal:450 °C
• Temperatura máxima:500 °C
• Las dimensiones del tubo de horno:φ100 (OD) mm × φ94 (ID) mm × 800 mm, de cuarzo
• Elemento de calefacción:Calentadores de fibra cerámica
• Número de zonas de temperatura:1
• Duración de la zona de temperatura:500 mm
• Estabilidad en el control de temperatura:± 1°C, con función de autoajuste del parámetro PID
• El termoparejo de control de temperatura:Graduación K
• Número de puntos de control de temperatura:1
• Alarma y protección:Protección de alarma acústica y óptica contra sobre-temperatura, termoparejo roto, baja presión de aire, etc.
• Potencia máxima de calefacción:3 kW
• Potencia aislante típica del horno vacío:≤ 1,5 kW
• Grado máximo de vacío:≤ 10 Pa
• Tasa de bombeo:Bomba a 100 Pa en 2 minutos
• Aumento de la temperatura de la superficie:< 35°C
• Peso del equipo:Aproximadamente 120 kg
• Color externo:Gris, número de color RAL7047
• Las dimensiones de referencia:Las medidas de ensayo de los equipos de ensayo deberán tener en cuenta las características de los equipos de ensayo de los equipos de ensayo.

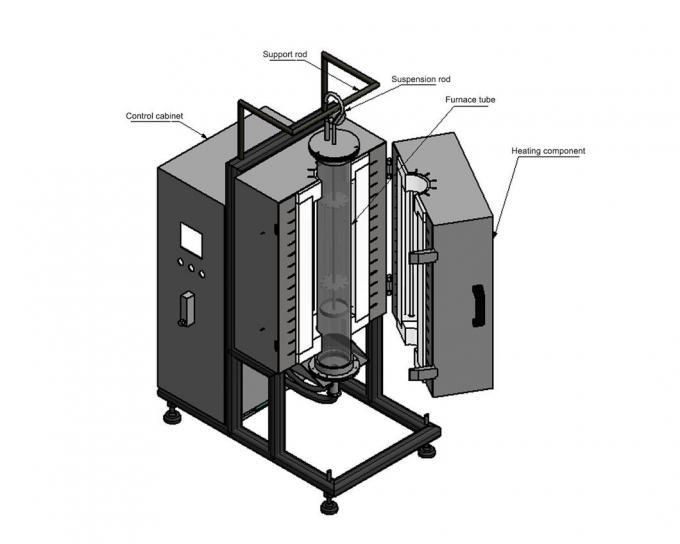

El equipo utiliza un módulo de calefacción FEC de fibra cerámica para calefacción ambiental, un tubo de horno de cuarzo de alta pureza y bridas de sellado de acero inoxidable de doble capa en ambos extremos.La estructura de soporte de la brida especialmente diseñada asegura la posición del tubo de cuarzo en la dirección vertical.

La brida superior está equipada con una estructura de sellado dinámico. La varilla de suspensión del producto logra un sellado al vacío a través de la estructura de sellado dinámico y puede moverse hacia arriba y hacia abajo y girar.Una barra de apoyo se instala en la parte superior del marco, y la barra de suspensión puede colgarse en la barra de apoyo después de ser levantada.

El componente de calefacción está diseñado para abrirse y cerrarse, lo que es conveniente para la limpieza y sustitución del tubo de cuarzo.abrir el componente de calefacción puede aumentar en gran medida la tasa de enfriamiento del equipo, reducir el tiempo total de proceso del producto y mejorar la eficiencia operativa del equipo.

En la parte trasera del equipo se instala un gabinete de control independiente, en el que se colocan los componentes de control, los componentes neumáticos, las bombas de vacío y otros componentes eléctricos.
