Chitherm Hwf160-10nh เตาเผาบรรยากาศสุญญากาศสำหรับกระบวนการอุณหภูมิ ได้รับการรับรอง ISO และอุณหภูมิสูงสุด 1000°c

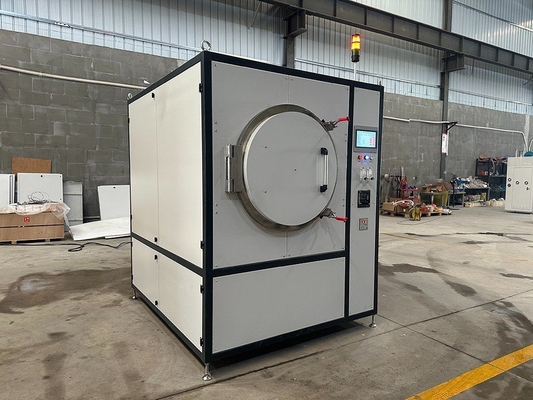

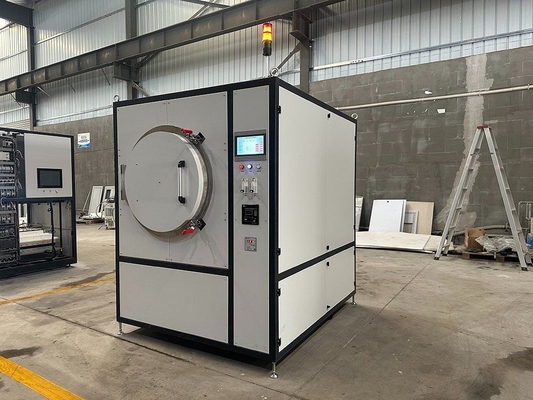

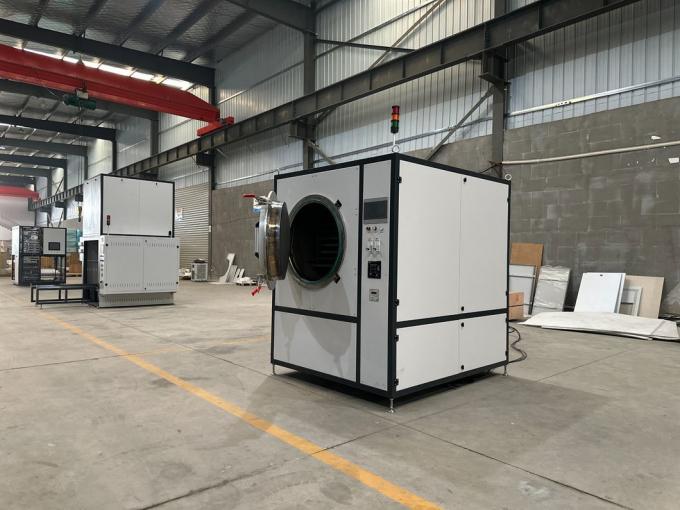

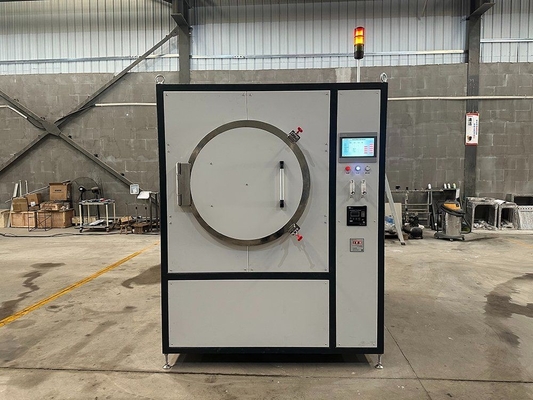

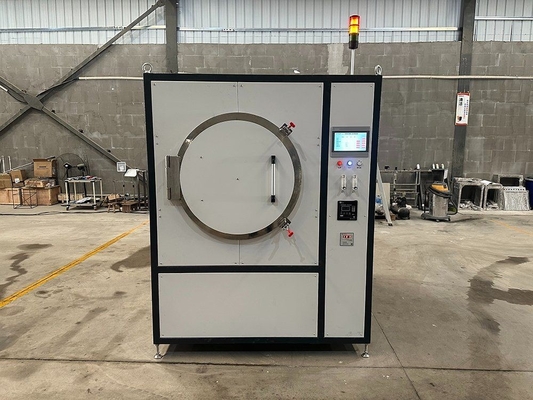

HWF160-10NH เตาเผาบรรยากาศสุญญากาศ

• 2.1 อุณหภูมิที่กำหนด: 900°C;
• 2.2 อุณหภูมิสูงสุด: 1000°C;
• 2.3 วัสดุถัง: SUS310S;
• 2.4 ขนาดถัง: Φ750×900mm (d×D);
• 2.5 ขนาดที่มีประสิทธิภาพ: 500×500×650mm (กว้าง×สูง×ลึก);

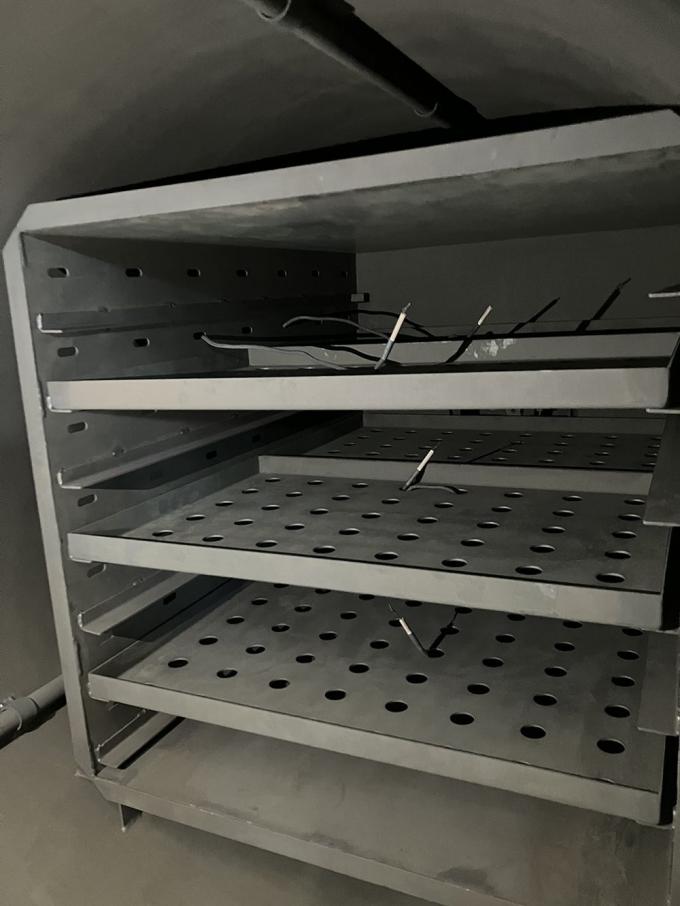

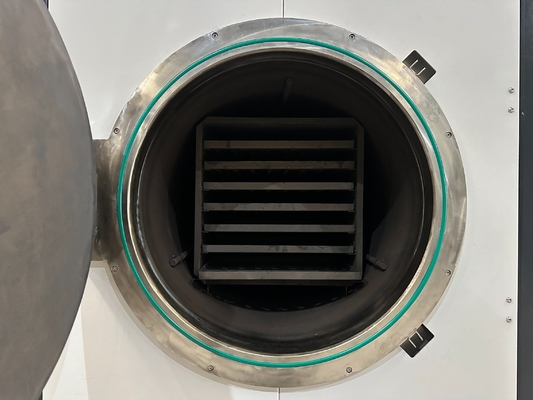

• 2.6 วิธีการโหลดวัสดุ: Saggars สแตนเลสสตีล รวม 7 ชั้น, 2 saggars ต่อชั้น, 14 saggars ทั้งหมด;
• 2.7 วิธีการระบายความร้อน: การระบายความร้อนตามธรรมชาติ;
• 2.8 องค์ประกอบความร้อน: เครื่องทำความร้อนไฟเบอร์เซรามิก FEC;
• 2.9 เสถียรภาพการควบคุมอุณหภูมิ: ±1°C พร้อมฟังก์ชันการปรับแต่งตัวเองของพารามิเตอร์ PID;
• 2.10 ความสม่ำเสมอของอุณหภูมิ: ±5°C (ทดสอบในเตาเผาเปล่าที่อุณหภูมิคงที่ 900°C เป็นเวลา 1 ชั่วโมง) พร้อมพอร์ตตรวจจับสำรอง;
• 2.11 เทอร์โมคัปเปิลควบคุมอุณหภูมิ: การสำเร็จการศึกษา K;
• 2.12 จำนวนจุดควบคุมอุณหภูมิ: 3 จุด;
• 2.13 จำนวนจุดวัดอุณหภูมิ: 1 จุด;
• 2.14 จำนวนส่วนควบคุมอุณหภูมิ: ค่าเริ่มต้น 9 ส่วน;
• 2.15 บรรยากาศการเผา: ไนโตรเจน, ไฮโดรเจน หรือส่วนผสมของไนโตรเจนและไฮโดรเจน;
• 2.16 การตรวจจับปริมาณออกซิเจน: ติดตั้งเครื่องวิเคราะห์ปริมาณออกซิเจนที่สามารถใช้งานได้ภายใต้สภาวะบรรยากาศที่ลดลง;
• 2.17 การบำบัดก๊าซเสีย: ไฮโดรเจนที่ปล่อยออกมาจะถูกจุดไฟเมื่อผ่านอุปกรณ์จุดระเบิด;
• 2.18 สัญญาณเตือนและการป้องกัน: การป้องกันสัญญาณเตือนด้วยเสียงและแสงสำหรับอุณหภูมิสูงเกินไป, การแตกของเทอร์โมคัปเปิล, แรงดันอากาศต่ำ, แรงดันน้ำต่ำ, การจุดระเบิด, มอเตอร์เฟสต่ำและเฟสย้อนกลับ, องศาสุญญากาศไม่ได้มาตรฐาน ฯลฯ และมีฟังก์ชันการป้องกันการปิดเครื่องสำหรับสัญญาณเตือนอุณหภูมิสูงเกินไป;
• 2.19 กำลังไฟออกแบบ: 40kW;
• 2.20 กำลังไฟรักษาความร้อนทั่วไปของเตาเผาเปล่า: ≤25kW;
• 2.21 อัตราการให้ความร้อน: ≤5°C/นาที;
• 2.22 อุณหภูมิพื้นผิวเพิ่มขึ้น: <35°C;
• 2.23 องศาสุญญากาศสูงสุด: 10Pa;
• 2.24 น้ำหนักอุปกรณ์: ประมาณ 1500 กก.;
• 2.25 สีอุปกรณ์: สีเทาอ่อน;
• 2.26 ขนาดอ้างอิงของรูปลักษณ์: 1650×1950×2000mm (กว้าง×สูง×ลึก) และขนาดเฉพาะจะเป็นไปตามผลิตภัณฑ์จริง

รูปที่ 1 แผนผังโครงสร้างอุปกรณ์

• 1. สภาพแวดล้อม: อุณหภูมิ: 0~40ºC, ความชื้น ≤ 80%RH, ไม่มีก๊าซกัดกร่อน, ไม่มีการรบกวนจากกระแสลมแรง
• 2. สภาพ N2: ความบริสุทธิ์ 99.999%, แรงดันใช้งาน: 0.2-0.4MPa, การใช้ก๊าซสูงสุด 2-6 m3/h
• 3. สภาพ H2: แรงดันใช้งาน: 0.2-0.4MPa, การใช้ก๊าซสูงสุด 1-3m3/h
• 4. สภาพน้ำ: สะอาด, ไม่มีน้ำกัดกร่อน, แรงดันใช้งาน 0.1-0.3MPa, 3-9L/min
• 5. ระบบระบายอากาศ: การเข้าถึงระบบสูบน้ำของผู้ใช้แบบไม่สัมผัส, ความจุในการสูบน้ำมากกว่า 15m3/h
• 6. ข้อกำหนดพื้นดิน: แนวนอน, ไม่มีการสั่นสะเทือนที่เห็นได้ชัด, รับน้ำหนัก > 500 กก./m2;
• 7. สภาพพลังงาน (TBD): ความจุ > 55kVA, 3 เฟส 5 สาย, แรงดันไฟฟ้า 220/380V, ความถี่ 50Hz สายไฟ: สีเหลือง, สีเขียว, สีแดง, สายศูนย์: สีน้ำเงิน, สายดิน: สีเหลือง-เขียว;
• 8. สถานที่ติดตั้ง: 3000mm×2500mm×3000mm(ลึก×กว้าง×สูง) โดยมีพื้นที่ติดตั้งมากกว่า 7.5m2.
