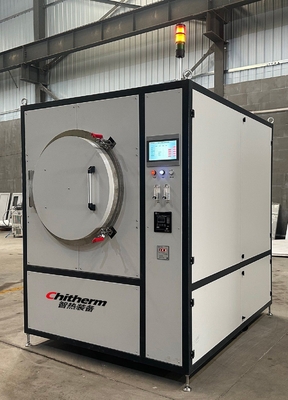

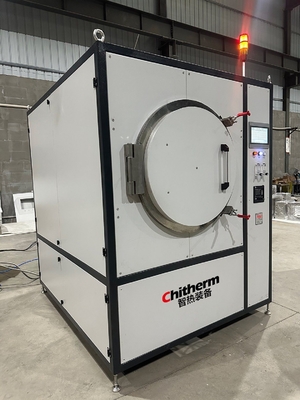

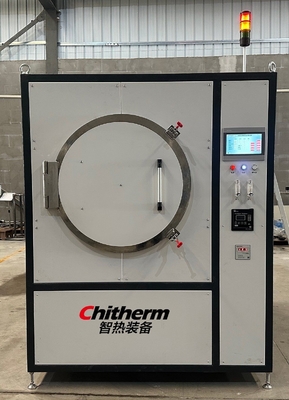

열처리를 위한 제어 대기의 프로그래밍 가능한 머플 오븐 1000 C

제어 대기 처리 Hwf160-10nh 진공 대기 오븐 난방 탱크 1000°C ISO 인증

이 오븐은 주로 금속 부품 및 HTCC 패키지의 용접 프로세스에 설계되었습니다. 또한 다른 프로세스에서 사용 될 수 있습니다.열분해.

1. 등급 온도: 900°C
2. 최대 온도: 1000°C
3. 대기: 수분화 된 N2, H2
4. 산소 함량: O2 함량 분석기로 측정
5. 머플 재료: SUS 310S
6. 마플 차원: φ750mm × 900mm ((d×D)
7. 실효 방 크기: 500×500×650mm ((W×H×D)

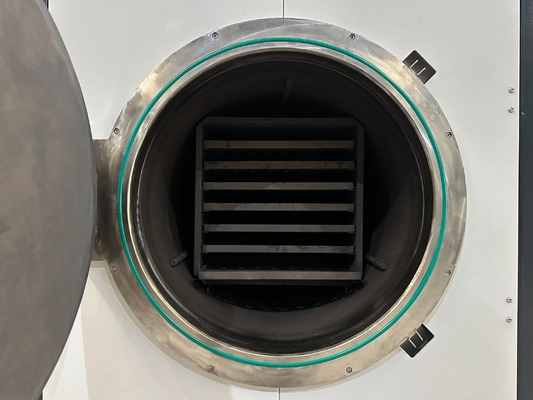

8. 로딩 방법: 수동, 수평 가이드웨이 선반을 통해
9. 난방 방법: 저항 와이어 전공 난방판
10. 냉각 방법: 풍선으로 공기 냉각
11. 제어 안정성: ± 1°C (P.I.D 함수를 가진 제어기)
12. 프로필 단계: 기본 20 단계
13. 온도 균일성: ± 5°C
14. 열쌍: K형
15. 온도 조절: 3점
16. 임시 측정: 1점
17. 최대 난방 전력: 40kW
18. 전형적인 단열 전력: ≤ 25kW
19. 열속도: ≤ 5°C/분
20. 오븐 표면 온도: ≤ 40°C
21. 최대 진공 값: ≤ 10Pa
22. 배기가스 시스템: H2 발화 장치가 있는 1개의 배기가스 포트
23. 경보 시스템: 초온, 열동이 깨진 경우, 낮은 공기 압력, 낮은 물 압력, 부적준 진공 수준 등에 대한 음향 및 시각 경보
24. 무게: 1500kg
25. 외관 색상: 밝은 회색
26. 외형 차원: 1650mm × 1950mm × 2000mm (W × H × D)

1. 환경 조건: 온도: 0~40°C, 습도 ≤ 80%RH, 부식 가스가 없고, 강한 공기 흐름을 방해하지 않습니다.
2. N2 조건: 99.999% 순도, 작업 압력: 0.2-0.4MPa, 최대 가스 소비 2-6m3/h
3. H2 조건: 작동 압력: 0.2-0.4MPa, 최대 가스 소비 1-3m3/h.
4. 물 조건: 깨끗하고 부식성 물이 없으며, 작업 압력 0.1-0.3MPa, 3-9L/min
5. 환기 시스템: 사용자 펌프 시스템에 접촉 없이 접근, 펌프 용량이 15m3/h 이상
6. 토지 요구 사항: 수평, 명백한 진동이 없으며, 부하 내역> 500 kg/m2
7. 전력 상태 (TBD): 용량> 55kVA, 3단계 5선, 전압 220/380V, 주파수 50Hz. 화재 선: 노란색, 녹색, 빨간색, 제로 선: 파란색, 지상 선: 노란색-녹색;
8. 설치 장소: 3000mm × 2500mm × 3000mm ((D × W × H), 설치 면적은 7.5m2 이상입니다.
