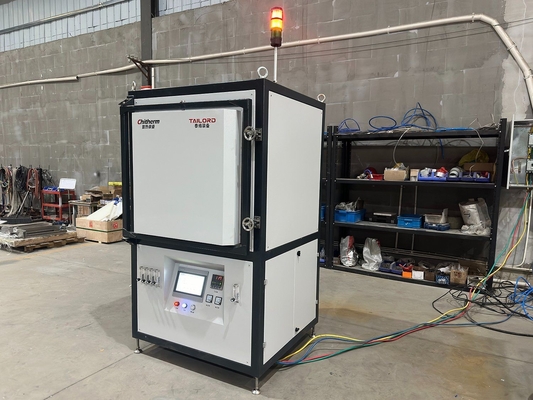

فرن جعبه ای عمودی با دمای بالا Hbf52-170 با ابعاد موثر اتاق 300 * 200 * 550mm و سبک مکان عمودی

کاربرد:این تجهیزات عمدتاً برای فرآیند تف جوشی سرامیک‌های الکترونیکی، مواد مغناطیسی و سایر مواد مرتبط طراحی شده است.

• دمای کاری اسمی: 1650 درجه سانتی‌گراد
• حداکثر دما: 1700 درجه سانتی‌گراد
• اتمسفر: هوا
• ابعاد موثر محفظه: 300×200×550 میلی‌متر (عرض×ارتفاع×عمق)
• حداکثر توان گرمایش: 20 کیلووات
• روش بارگیری: سینی مولایت کوراندوم

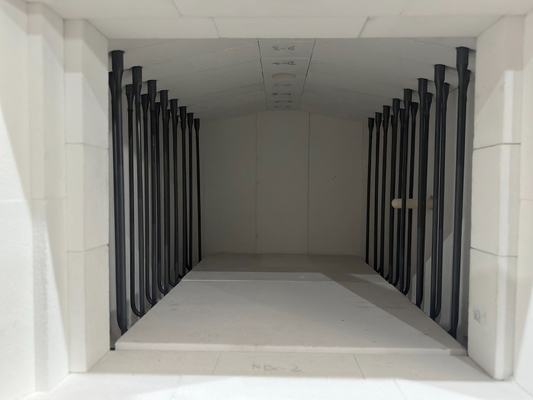

• روش گرمایش: میله‌های SiC (بالا و پایین محفظه)
• یکنواختی دما: ±5 درجه سانتی‌گراد (آزمایش شده در 1 ساعت عایق در 1300 درجه سانتی‌گراد)
• ترموکوپل: نوع S
• کنترل دما: 1 نقطه (کنترل‌کننده با عملکرد P.I.D)
• سیستم اگزوز: 1 پورت اگزوز در پشت محفظه با تنظیم دستی
• سیستم هشدار: هشدار صوتی و تصویری در صورت افزایش دما، شکست ترموکوپل، فشار هوای کم و غیره
• دمای سطح کوره ≤40 درجه سانتی‌گراد
• ابعاد خارجی: 1150×1970×1300 میلی‌متر (عرض×عمق×ارتفاع)

• شرایط محیطی: دما: 0~40 درجه سانتی‌گراد، رطوبت ≤80%RH، بدون گاز خورنده، بدون اختلال جریان هوای قوی

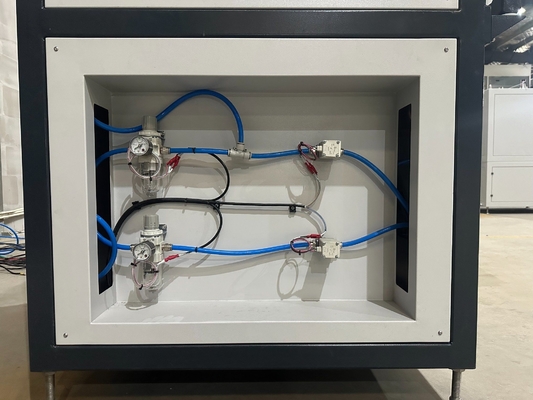

• شرایط اتمسفر: هوای فشرده خشک، تمیز و بدون روغن، فشار کاری 0.2-0.4 مگاپاسکال، مصرف گاز 3-6 متر مکعب در ساعت
• سیستم تهویه: دسترسی غیر تماسی به سیستم پمپاژ کاربر، ظرفیت پمپاژ >10 متر مکعب در ساعت
• الزامات زمین: افقی، بدون لرزش آشکار، تحمل بار >600 کیلوگرم بر متر مربع
• شرایط برق (TBD): ظرفیت >28kVA، 3 فاز 5 خط، ولتاژ 220/380 ولت، فرکانس 50 هرتز. خط آتش: زرد، سبز، قرمز، خط صفر: آبی، خط زمین: زرد-سبز
• محل نصب: 2500×2000×3000 میلی‌متر (عمق×عرض×ارتفاع)، با مساحت نصب >5 متر مربع
