Applications typiques: largement utilisé dans le processus intégré de délivrement et de frittage des matériaux céramiques, des matériaux magnétiques et d'autres produits,et également adapté au traitement à haute température dans les domaines de la céramique électronique, les nanomatériaux et plus encore.

Services personnalisés: en fonction des exigences spécifiques du client en matière de processus de production et des conditions du site,nous optimisons et ajustons les paramètres pertinents et les détails structurels sur la base de la configuration de base existante de l'équipement, et fournir un service complet couvrant la sélection, l'installation et la mise en service des équipements, la formation technique et la maintenance après-vente.

Cet équipement est spécialement conçu pour les procédés de frittage à haute température de matériaux de haute qualité.Il convient aux champs qui exigent des exigences extrêmement élevées en matière d'uniformité des champs de température et de stabilité du processus., comme les cibles ITO, la céramique électronique, les matériaux magnétiques et les filtres en céramique.

II. Principaux indicateurs techniques

III. Configurations clés du système

• Élément chauffant: Barres en silicium-molybdène en forme de U de haute qualité, résistantes aux températures élevées, résistantes à l'oxydation et à une longue durée de vie.
• Méthode de contrôle: régulation de tension de basculement de phase haute performance + module thyristor SCR, permettant une régulation de puissance sans pas, un impact minimal sur le réseau électrique et un contrôle de température stable.

Système de mesure et de contrôle de la température

• Instrument de régulation de la température: régulateur de température hautement performant importé du Japon, équipé d'un contrôle P.I.D avancé et de fonctions d'auto-ajustement pour assurer un contrôle précis de la température.
• Thermocouple de mesure de la température: thermocouple de classe R, adapté à la mesure à haute température dans la plage de 0 à 1700 °C, avec une grande précision et une bonne stabilité.
• Points de contrôle: 1 point de contrôle de la température et 1 point de surveillance.

Structure mécanique et transmission

• Mécanisme de levage: adopte un système de levage à vis à plomb, avec un fonctionnement stable et un positionnement précis, avec une course de levage maximale d'environ 800 mm.

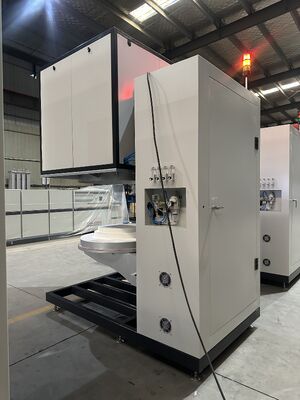

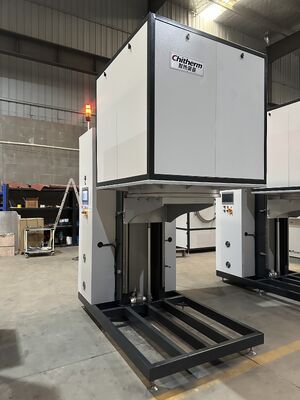

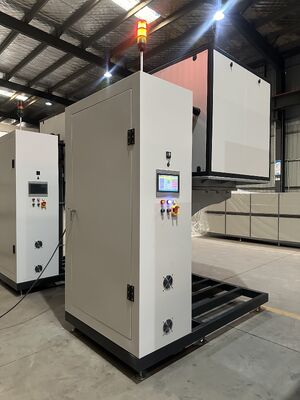

• Structure du corps du four: a une conception de type cloche, où la chambre du four (couvercle de la cloche) peut être soulevée et abaissée, et la partie inférieure est un chariot fixe.Cette structure facilite le chargement de pièces de travail grandes et lourdes et les opérations de traitement.
• Cadre: Structure en acier rigide pour assurer la stabilité globale de l'équipement.

Système d'échappement et de sécurité

• Système d'échappement: Une cheminée d'échappement dédiée est installée sur le dessus du four. Le couvercle de la cheminée peut être ouvert et fermé automatiquement, enroulé avec le procédé, pour décharger en temps opportun les gaz résiduels de frittage.
• Protection de la sécurité: équipé de fonctions complètes d'alarme sonore et lumineuse, y compris sur-température, rupture du thermocouple, sur-courant, surcharge, surtrajet, déviation du programme, etc.,pour assurer la sécurité des équipements et des processus.

IV. Conception générale
