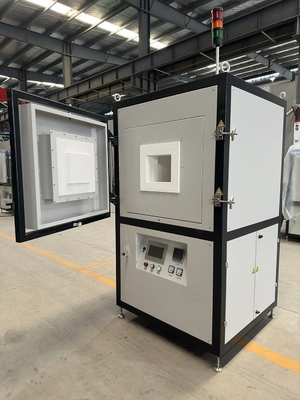

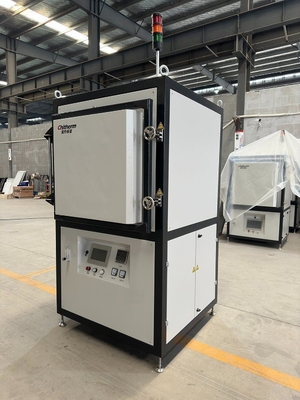

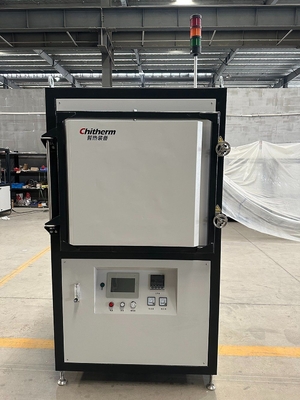

کوره جعبه ای صنعتی با دمای الکتریکی 1650 ordm C Hbf16-17 برای کاربردهای دمایی

کوره جعبه ای دمای بالا HBF16-17

به طور گسترده در فرآیند تف جوشی دمای بالا محصولاتی مشابه فریت های مایکروویو، مواد مغناطیسی، دستگاه های الکترونیکی، محصولات سرامیکی، فیلترهای سرامیکی و غیره استفاده می شود.

• دمای نامی: 1650 درجه سانتیگراد
• حداکثر دما: 1700 درجه سانتیگراد (می تواند برای مدت طولانی در این دما استفاده شود)
• اندازه موثر: 200 × 200 × 400 میلی متر (عرض × ارتفاع × عمق)
• عنصر گرمایشی: میله سیلیکون-مولیبدن U شکل
• پایداری کنترل دما: ±1 درجه سانتیگراد روی پلت فرم دمای بالا، با عملکرد تنظیم خودکار پارامتر PID
• یکنواختی دما: ±5 درجه سانتیگراد (عایق بندی به مدت 2 ساعت در دمای 1600 درجه سانتیگراد، آزمایش شده در کوره خالی)
• ترموکوپل کنترل دما: مقیاس B
• تعداد نقاط کنترل دما: 1 نقطه
• تعداد بخش های کنترل دما: 4 × 16 بخش
• اتمسفر تف جوشی: هوا

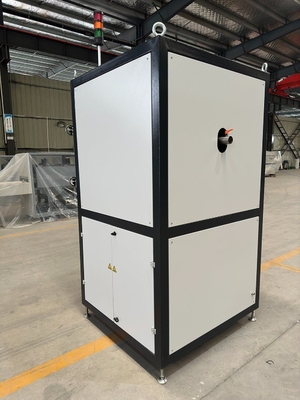

• دودکش اگزوز: در پشت محفظه کوره قرار دارد و حجم اگزوز را می توان به صورت دستی تنظیم کرد
• حداکثر توان گرمایش: 12 کیلووات
• توان عایق کوره خالی: ≤6 کیلووات
• نرخ گرمایش: ≤5 درجه سانتیگراد در دقیقه
• هشدار و حفاظت: حفاظت از آلارم صوتی و نوری برای دمای بیش از حد، ترموکوپل شکسته و غیره، و دارای عملکرد حفاظت از قطع برق برای هشدار دمای بیش از حد است
• افزایش دمای سطح: ≤35 درجه سانتیگراد
• وزن تجهیزات: تقریباً 800 کیلوگرم
• ابعاد کلی: 1000 × 1850 × 1100 میلی متر (عرض × ارتفاع × عمق)
• رنگ بیرونی تجهیزات: خاکستری روشن

این تجهیزات عمدتاً از مجموعه قاب کوره، مجموعه محفظه کوره و سیستم کنترل دما تشکیل شده است.

4.1 طراحی بدنه کوره
قاب بیرونی تجهیزات توسط پروفیل ها مونتاژ و جوش داده می شود و صفحه آویزان بیرونی توسط ورق فلزی با کیفیت بالا خم و جوش داده می شود و سطح آن با پاشش پلاستیک در دمای بالا درمان می شود.

4.2 طراحی محفظه کوره
داخل محفظه کوره با محصولات آلومینا مقاوم در برابر دمای بالا ساخته شده است که دارای ویژگی های ظرفیت حرارتی کم، عملکرد حفظ حرارت خوب، سرعت گرمایش سریع، صرفه جویی در انرژی، صرفه جویی در زمان و یکنواختی خوب میدان دما است. عنصر گرمایشی یک میله سیلیکون-مولیبدن است که به صورت عمودی نصب شده و در دو طرف چپ و راست محفظه کوره قرار گرفته است تا از یکنواختی دما در محفظه کوره اطمینان حاصل شود.

4.3 طراحی ورودی هوا

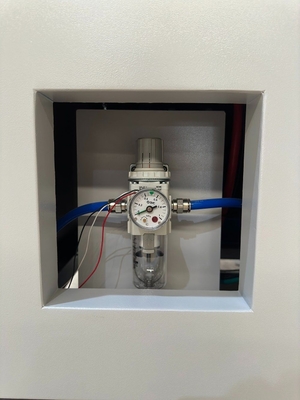

در حین استفاده، هوا می تواند وارد محفظه کوره شود و جریان ورودی هوا توسط یک فلومتر روتور شیشه ای با محدوده اندازه گیری 10 تا 100 لیتر در دقیقه کنترل می شود.

4.4 سیستم کنترل دما
4.4.1 اندازه گیری دما: نقاط کنترل توسط یک ترموکوپل مقیاس B اندازه گیری می شوند؛
4.4.2 ابزار کنترل: توسط یک رگولاتور هوشمند ژاپنی Shima Denki کنترل می شود که دارای عملکردهای هشدار و حفاظت متعدد مانند تنظیم خودکار پارامتر PID، هشدار حد بالایی دما و نشانگر خرابی ترموکوپل است؛
4.4.3 حالت کنترل: تنظیم توان و کنترل تنظیم ولتاژ؛
4.4.4 درمان دمای بیش از حد: هنگامی که پدیده دمای بیش از حد رخ می دهد، سیستم هشدار دمای بیش از حد بلافاصله سیگنال های هشدار صوتی و نوری را ارسال می کند و در عین حال گرمایش را قطع می کند و زنگ هشدار صدای مداوم را ساطع می کند.

• شرایط محیطی: دما 0 - 40 درجه سانتیگراد، رطوبت ≤ 80٪ RH، بدون گاز خورنده، بدون اختلال جریان هوای قوی.
• شرایط هوای فرآیند: هوای فشرده تمیز، خشک و بدون روغن، فشار 0.2 - 0.4 مگاپاسکال، مصرف گاز 2 - 6 متر مکعب در ساعت.
• سیستم تهویه: دسترسی غیر تماسی به سیستم پمپاژ کاربر، ظرفیت پمپاژ بیشتر از 5 متر مکعب در ساعت
• الزامات زمین: سطح، بدون لرزش آشکار، ظرفیت باربری > 500 کیلوگرم بر متر مربع
• شرایط برق: ظرفیت بیشتر از 16 کیلو ولت آمپر، 3 فاز 5 خط، ولتاژ 220/380 ولت، فرکانس 50 هرتز (با توجه به شرایط محلی). سیم زنده: زرد، سبز، قرمز، سیم خنثی: آبی، سیم زمین: زرد-سبز
• محل نصب: 1800 میلی متر × 2000 میلی متر × 2000 میلی متر (عرض*ارتفاع*عمق)، مساحت نصب بیشتر از 4 متر مربع
